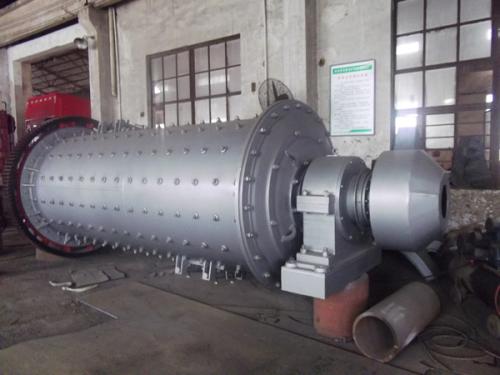

溢(yi)(yi)流型球(qiu)磨(mo)機主要由筒體、端蓋、主軸(zhou)承、中空軸(zhou)頸、傳動(dong)齒(chi)輪和給(gei)礦器等部分(fen)組(zu)成(cheng)。球(qiu)磨(mo)機按照排礦方式不同而分(fen)為格子型球(qiu)磨(mo)機和溢(yi)(yi)流型球(qiu)磨(mo)機,是(shi)選礦廠采用最普通的磨(mo)礦機。錐(zhui)型球(qiu)磨(mo)機因其生產率低,襯板類型多和檢修困難而被淘汰,只在個別舊(jiu)選礦廠仍有沿(yan)用。
溢流型球磨(mo)機(ji)筒(tong)(tong)體用(yong)(yong)厚度15-36mm的(de)(de)鋼(gang)板(ban)焊(han)接而(er)成(cheng),在筒(tong)(tong)體的(de)(de)兩(liang)端焊(han)有(you)鑄(zhu)(zhu)鋼(gang)制造(zao)的(de)(de)法蘭盤,用(yong)(yong)螺栓將端蓋(gai)2和(he)3與法蘭盤連接在一(yi)起,二者(zhe)須精密(mi)加工和(he)配(pei)合,因為(wei)承(cheng)載(zai)磨(mo)礦機(ji)質(zhi)量的(de)(de)中(zhong)空軸(zhou)(zhou)(zhou)頸(jing)焊(han)在端蓋(gai)上。在筒(tong)(tong)體上開有(you)1-2個人孔(kong),供(gong)檢修和(he)更換襯(chen)板(ban)用(yong)(yong)。筒(tong)(tong)體和(he)端蓋(gai)內部敷設有(you)襯(chen)板(ban)5。端蓋(gai)上的(de)(de)中(zhong)空軸(zhou)(zhou)(zhou)頸(jing)支承(cheng)在主(zhu)(zhu)軸(zhou)(zhou)(zhou)承(cheng)4上。主(zhu)(zhu)軸(zhou)(zhou)(zhou)承(cheng)常用(yong)(yong)的(de)(de)是滑(hua)(hua)動軸(zhou)(zhou)(zhou)承(cheng),其(qi)直徑很(hen)(hen)大,但長度很(hen)(hen)短(duan)。軸(zhou)(zhou)(zhou)瓦用(yong)(yong)巴(ba)氏合金(jin)澆(jiao)(jiao)鑄(zhu)(zhu),與一(yi)般滑(hua)(hua)動軸(zhou)(zhou)(zhou)承(cheng)不(bu)同之處(chu)在于僅僅下半部有(you)軸(zhou)(zhou)(zhou)瓦。整個軸(zhou)(zhou)(zhou)承(cheng)除軸(zhou)(zhou)(zhou)瓦用(yong)(yong)巴(ba)氏金(jin)澆(jiao)(jiao)鑄(zhu)(zhu)外,其(qi)余用(yong)(yong)鑄(zhu)(zhu)鐵制成(cheng)。由于球磨(mo)機(ji)的(de)(de)跨度和(he)載(zai)荷很(hen)(hen)大,將發(fa)生一(yi)定(ding)程度的(de)(de)撓曲,而(er)且制造(zao)和(he)裝配(pei)的(de)(de)誤差也難以保證準確的(de)(de)同心度,因此主(zhu)(zhu)軸(zhou)(zhou)(zhou)承(cheng)制成(cheng)自動調心滑(hua)(hua)動軸(zhou)(zhou)(zhou)承(cheng),為(wei)防止軸(zhou)(zhou)(zhou)瓦轉位過大而(er)從軸(zhou)(zhou)(zhou)承(cheng)座中(zhong)滑(hua)(hua)出,在軸(zhou)(zhou)(zhou)承(cheng)座與軸(zhou)(zhou)(zhou)瓦的(de)(de)球面中(zhong)央(yang)放一(yi)圓柱銷(xiao)釘。
